بالنسبة للمباني التجارية والتعديلات التحديثية الرئيسية، يؤثر اختيار معدات التدفئة والتهوية وتكييف الهواء الطرفية المناسبة بشكل مباشر على خلوص السقف والراحة الصوتية وميزانيات الصيانة طويلة المدى. يواجه المهندسون والمعماريون ضغوطًا مستمرة لتحسين هذه المساحات العلوية. يجب عليك الموازنة بين احتياجات التبريد الوظيفية وأهداف التصميم الداخلي الصارمة.
في حين أن كلا النظامين يقعان فوق المساحة المشغولة، فإن الاختيار بين الكاسيت بدون قنوات والوحدة المخفية ذات القنوات يغير بشكل أساسي الجداول الزمنية للتركيب والتصميم المعماري. يمكن أن يؤدي اتخاذ الاختيار الخاطئ إلى قاعات سقف ضيقة، أو بيئات مكتبية صاخبة، أو عوائق صيانة محبطة. أنت بحاجة إلى نظام موثوق به يربط بين الجماليات والتطبيق العملي.
يوفر هذا الدليل تقييمًا قائمًا على الأدلة جنبًا إلى جنب لكلا التكوينين. نحن نتجاوز التعريفات الأساسية لمعالجة قيود التنفيذ في العالم الحقيقي، والتخطيط المالي، والملاءمة الخاصة بالمشروع. سوف تتعلم بالضبط كيفية مواءمة اختياراتك الميكانيكية مع حقائقك الهيكلية.
التأثير المعماري: توفر وحدة ملف المروحة المخفية في السقف أقصى قدر من التقدير الجمالي ولكنها تتطلب عمقًا كبيرًا وتنسيقًا دقيقًا لقنوات الهواء.
التثبيت والتحديث: تعمل وحدة ملف المروحة من نوع الكاسيت على تبسيط عملية التثبيت والصيانة، مما يجعلها فعالة من حيث التكلفة للغاية بالنسبة للمساحات ذات المخطط المفتوح وعمليات التعديل التحديثي.
توزيع الهواء: تسمح الوحدات المخفية برسم خرائط هواء دقيقة ومتعددة المناطق عبر القنوات، بينما تعتمد الكاسيت على رمي موضعي متعدد الاتجاهات (على سبيل المثال، توزيع رباعي الاتجاهات).
محرك القرار: يتوقف الاختيار النهائي على المفاضلة بين التكامل البصري (مخفي) وإمكانية الوصول إلى التثبيت/الصيانة (الكاسيت).
لا يمكن أن يتم اختيار نظام التدفئة والتهوية وتكييف الهواء (HVAC) في الفراغ. ويجب أن تتماشى بسلاسة مع مخططات السقف المنعكس ومخططات إخماد الحرائق والمتطلبات الصوتية الصارمة. يقوم المهندسون المعماريون بتصميم المساحات لتشعر بالانفتاح والترحيب. وعلى العكس من ذلك، يحتاج مديرو المرافق إلى أنظمة يمكنهم خدمتها بسرعة. هذا التوتر يدفع عملية الاختيار بأكملها.

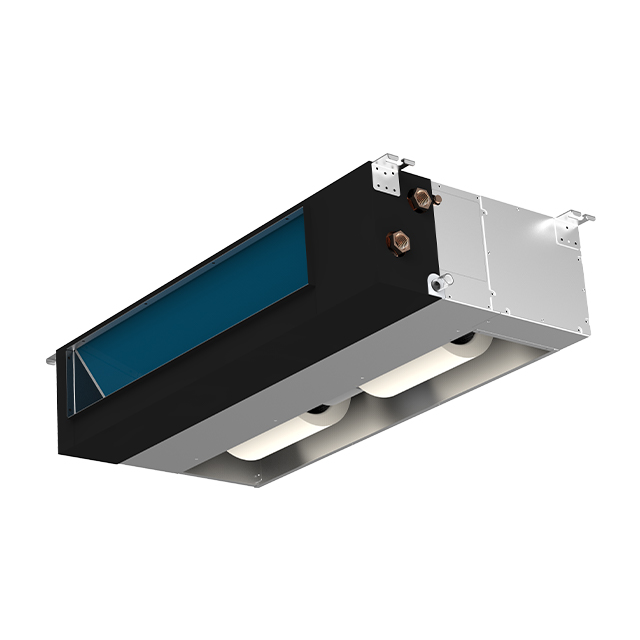

خط الأساس الأول هو السقف المخفي FCU . تختبئ هذه الوحدة بالكامل داخل فراغ السقف. ويعتمد على قنوات الإمداد والعودة لتوصيل الهواء. لا يرى الركاب سوى ناشرات خطية أو مربعة منفصلة. يبقى الجزء الميكانيكي بعيدًا تمامًا عن الأنظار.
يتضمن خط الأساس الثاني وحدة الكاسيت. يتم تركيب هذه المحطة المستقلة بذاتها على السقف المنسدل. يقوم بسحب هواء الغرفة الدافئ من خلال الشبكة المركزية. ثم يقوم بدفع الهواء المكيف للخارج على طول المحيط. لا يتطلب أي أنابيب خارجية واسعة النطاق.
الصراع الأساسي يظهر هنا. يجب عليك الموازنة بين رغبة المهندس المعماري في الحصول على سقف "غير مرئي" وحاجة مدير المنشأة إلى صيانة يمكن الوصول إليها ومنخفضة التكلفة. تبدو الأنظمة المخفية أفضل ولكنها تكلف أكثر للخدمة. تتدخل الأنظمة المرئية في التصميم ولكنها تعمل على تبسيط العمليات الجارية.
تتفوق الوحدات المخفية في بيئات التصميم الراقية. أنها توفر التكامل البصري الكامل في الفضاء. لا ترى سوى شبكات معمارية رفيعة. كما أنها توفر عزلًا صوتيًا فائقًا. يقع مصدر الضوضاء الميكانيكية الفعلي بعيدًا عن الناشر. تعمل مجاري الهواء بشكل طبيعي على تخفيف صوت المحرك قبل أن يصل إلى الغرفة.
تبرز المرونة كميزة أساسية لوحدة لفائف المروحة المخفية في السقف . يمكنك تكييف الغرف ذات الأشكال الغريبة بسهولة. يمكنك أيضًا تبريد مساحات صغيرة متجاورة متعددة من وحدة واحدة. يمكنك تحقيق ذلك باستخدام مجاري الهواء المتفرعة لدفع الهواء عند الحاجة بالضبط.
ومع ذلك، فإن مخاطر التنفيذ كبيرة. تتطلب هذه الوحدات الحد الأدنى الصارم من خلوص السقف الفارغ. غالبًا ما تحتاج إلى 250 مم أو أكثر اعتمادًا على متطلبات الضغط الثابت. علاوة على ذلك، فإنك تواجه اعتمادًا كبيرًا على حجم مجاري الهواء الصحيح. تسبب القنوات المصممة بشكل سيء انخفاضًا ثابتًا في الضغط وعدم كفاية تدفق الهواء.
أفضل الممارسات: اتبع دائمًا إرشادات SMACNA لتصميم مجاري الهواء لتقليل مقاومة الهواء.
نقطة الضعف في التركيب: يجب عليك تركيب فتحات فحص مخصصة لتغييرات الفلتر.
خطأ شائع: الفشل في تركيب أحواض الصرف الثانوية. يمكن أن تتسبب التسريبات المخفية في حدوث أضرار كارثية بالسقف قبل اكتشافها.
تتألق أنظمة الكاسيت أثناء التثبيت والتشغيل الروتيني. إنها تتناسب بشكل أنيق مع أسقف الشبكة التجارية القياسية. عادةً ما تراها بتنسيقات بلاط مقاس 600 × 600 مم أو 900 × 900 مم. يوفر توزيعًا ملف مروحة الكاسيت رباعي الاتجاهات متساويًا للهواء يمكن التنبؤ به بزاوية 360 درجة. تعمل هذه الرمية متعددة الاتجاهات بشكل مثالي في المساحات المفتوحة.
يقدر موظفو الصيانة هذه الوحدات بشكل كبير. يمكنك الحصول على وصول مباشر وخالي من الأدوات إلى المرشحات والمكونات الداخلية مباشرة من الأسفل. كما تتحسن كفاءة التكلفة بشكل ملحوظ. يمكنك التخلص من تكاليف المواد والعمالة المرتبطة بالصفائح المعدنية أو الأنابيب المرنة.
وعلى الرغم من هذه الفوائد، فإن أشرطة الكاسيت تحمل مخاطر تنفيذ واضحة. لديهم بصمة بصرية عالية. تكون لوحة الواجهة البلاستيكية مرئية دائمًا للركاب. بالإضافة إلى ذلك، تعتمد معظم الكاسيت على مضخات رفع المكثفات. تقدم هذه المضخات ضوضاء ميكانيكية وتمثل نقطة فشل واضحة.
خطأ شائع: وضع أشرطة الكاسيت في تخطيطات مجزأة للغاية. لا يمكنك توصيل الهواء إلى غرفة منفصلة بسهولة. إن القيام بذلك يتعارض مع الغرض من الكاسيت القائم بذاته.
أفضل الممارسات: قم بجدولة اختبار روتيني لمضخة الرفع لمنع التدفق غير المتوقع للمياه خلال أشهر ذروة التبريد.
يجب أن تنظر التقييمات المالية في كل من النفقات الرأسمالية الأولية (CapEx) والنفقات التشغيلية (OpEx). تحمل الأنظمة المخفية رأس مال أولي أعلى. يجب عليك أن تدفع مقابل الوحدة، ومجاري الهواء، والشبكات، والعمالة المتخصصة. ومع ذلك، فمن المحتمل أن توفر عمرًا أطول إذا كانت محمية داخل قاعة مكتملة الغلق بشكل جيد. تتميز الكاسيت برأس مال أولي أقل. ومع ذلك، فإنها تتطلب تكرار صيانة أعلى قليلاً لتنظيف اللفافة وفحص مضخة الرفع.
المساحة والخلوص يخلقان "عقوبة الجلسة المكتملة". يجب علينا مقارنة متطلبات الارتفاع بشكل موضوعي. تتطلب الكاسيت عمومًا مساحة فارغة أقل استمرارًا مقارنة بالمساحة المترامية الأطراف لنظام الأنابيب. يجب أن تتقاطع القنوات مع العوارض الهيكلية، مما يتطلب أسقفًا أعمق بشكل عام.
من منظور إدارة المرافق، تختلف حقائق الصيانة بشكل كبير. قارن بين حقيقة تسلق سلم بسيط لفك شريط الكاسيت. قارن ذلك بإزالة بلاط السقف الهش أو فك ألواح الوصول الثقيلة للوصول إلى صندوق مرشح مخفي. ساعات العمل تتراكم بسرعة.
وتختلف أيضًا كفاءة الطاقة وتدفق الهواء. يجب عليك مقارنة فقدان الضغط الثابت لنظام الأنابيب مع كفاءة الرمية المباشرة للشريط. تعمل المراوح الأنبوبية بجهد أكبر لدفع الهواء عبر الممرات المقيدة. تقوم الكاسيت بتفريغ الهواء مباشرة إلى الغرفة، مما يقلل من حمل محرك المروحة.
مخطط مقارنة النظام
البعد التقييمي | FCU مخفية القناة | كاسيت FCU |
|---|---|---|
التأثير البصري | مخفي (فقط الشبكات مرئية) | عالية (لوحة الواجهة مرئية) |
الصوتيات | هادئ جدًا (المحرك مخفي بعيدًا) | معتدل (ضجيج المروحة في الغرفة) |
الوصول إلى الصيانة | صعب (يتطلب فتحات الوصول) | سهل (الوصول المباشر من الأسفل) |
تكلفة التثبيت | عالية (يتطلب مجاري الهواء) | منخفض (وحدة قائمة بذاتها) |
توزيع الهواء | قابلة للتخصيص بدرجة كبيرة عبر القنوات | رمي شعاعي ثابت (عادةً 4 اتجاهات) |
يتطلب اختيار المعدات المناسبة مطابقة نقاط قوة النظام مع البيئة المعمارية المحددة لديك. تتطلب القطاعات التجارية المختلفة استراتيجيات راحة مختلفة.
متى يتم تحديد وحدة FCU ذات الأنابيب المخفية:
الضيافة الفاخرة: تتطلب غرف الفندق عملية هادئة. الجماليات والصوتيات غير قابلة للتفاوض.
المكاتب التنفيذية: تحتاج مساحات الشركات المقسمة إلى توصيل هواء منفصل دون فوضى مرئية في السقف.
السكن الراقي: غالبًا ما يطلب أصحاب المنازل التحكم غير المرئي في المناخ.
الأسقف المخصصة: تتناسب المساحات التي تستخدم الحوائط الجافة أو الأسقف الجبسية بشكل جميل مع فتحات التهوية الخطية.
متى يتم تحديد وحدة ملف المروحة من نوع الكاسيت :
المكاتب التجارية ذات المخطط المفتوح: تستفيد هذه الغرف من المساحة الواسعة والمتساوية للشريط.
صالات عرض البيع بالتجزئة: تحتاج بيئات البيع بالتجزئة ذات معدل دوران مرتفع إلى سهولة الوصول إلى الصيانة فوق طابق المبيعات.
غرف تكنولوجيا المعلومات والخوادم: يعمل التبريد المعقول المباشر وكبير الحجم بكفاءة هنا.
مشاريع التعديل التحديثي: يعد الحفاظ على هياكل السقف الحالية وتقليل وقت التوقف عن العمل بمثابة معيار النجاح الأساسي.
غالبًا ما ينشر المهندسون الأذكياء أساليب هجينة. يمكنك استخدام الوحدات المخفية في قاعات الاجتماعات والردهات لتحقيق أقصى قدر من الأناقة. ثم تقوم بعد ذلك بتثبيت أشرطة الكاسيت في مناطق العمل ذات المخطط المفتوح. تعمل هذه الإستراتيجية على تحسين الميزانية الإجمالية للمشروع مع تقديم الأداء عند الحاجة بالضبط.
الاعتراف بالمقايضات الأساسية: لا تتفوق أي من الوحدتين بشكل موضوعي. الاختيار الصحيح هو التوازن المحسوب لمساحة السقف، وقيود الميزانية، ونية التصميم.
تأكيد الحدود المعمارية: قم بتثبيت متطلبات ارتفاع السقف الخاص بك وتحقق من أعماق القاعة قبل شراء أي وحدات.
تقييم القدرة التشغيلية: قم بتقييم قدرات الصيانة لفريق منشأتك بأمانة. اختر أنظمة يمكن الوصول إليها إذا كانت ميزانيات العمل محدودة.
إجراء الخطوة التالية: استشر مهندس التدفئة والتهوية وتكييف الهواء (HVAC) لديك لإجراء حسابات الضغط الثابت للوحدات الأنبوبية. اطلب منهم إجراء رسم خرائط لمسافة رمي أشرطة الكاسيت. قم بإنهاء فاتورة المواد الخاصة بك بناءً على هذه الأرقام الصعبة.
ج: الوحدات المخفية أكثر هدوءًا بشكل عام في المساحة المشغولة. يتم عزل الضوضاء الميكانيكية الصادرة عن المروحة والمحرك فعليًا بواسطة هيكل السقف. كما تمتص مجاري الهواء نفسها الصوت قبل أن يصل الهواء إلى الغرفة.
ج: نعم، ولكن الأمر يحتاج إلى دقة بالغة. يجب عليك قطع فتحة مثالية بحيث تتداخل لوحة الواجهة مع الحواف بشكل نظيف. ومع ذلك، تظل الأسقف الشبكية القياسية هي حالة الاستخدام الأكثر عملية وشائعة لأشرطة الكاسيت.
ج: تحتوي الكاسيت دائمًا على مضخات رفع مدمجة نظرًا لتصميمها المثبت على نحو متساطح. غالبًا ما تعتمد الوحدات المخفية بشكل كامل على مصارف الجاذبية اعتمادًا على موضعها في الجلسة المكتملة. وهذا يلغي نقطة واحدة محتملة من الفشل الميكانيكي.
ج: استهلاك الطاقة مشابه جدًا لقدرات التبريد المكافئة. ومع ذلك، قد تتطلب الوحدات ذات الأنابيب قوة محرك مروحة أكبر قليلاً للتغلب على الضغط الساكن داخل القنوات. عادة ما تكون تكاليف عمالة الصيانة الروتينية أقل بالنسبة لوحدات الكاسيت.
