MFP-102TA
MECO

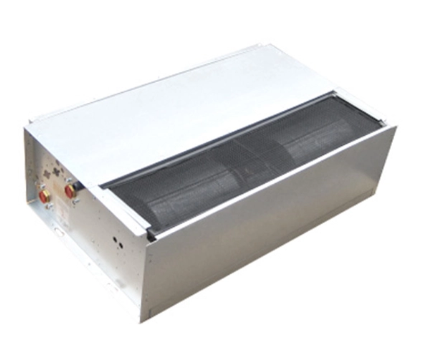

MFP-102TA عبارة عن وحدة ملف مروحة من النوع المخفي مصممة للتركيب في السقف والأرضية ضمن خط إنتاج ملف المروحة العالمي MECO. تم تطوير هذه الوحدة استنادًا إلى تعليقات التطبيقات الميدانية والتحديثات الهندسية المتكررة، وهي تدعم تكوينات تدفق الهواء لأعلى ولأمام لاستيعاب تخطيطات الغرف المختلفة وتصميمات مجاري الهواء. مع سُمك جسم يبلغ 246 مم، تتناسب الوحدة مع مساحات السقف المحدودة أو التركيبات الموجودة أسفل النوافذ مع الحفاظ على المظهر البصري المخفي.
يخدم هذا النموذج مشاريع المشتريات التجارية حيث تعتبر الجماليات الداخلية واستخدام المساحة من الاعتبارات الأساسية. وهو يدعم التثبيت أسفل النوافذ، أو داخل تجاويف الجدران، أو خلف الألواح الزخرفية، مما يسمح بالتكامل مع مخططات التصميم الداخلي المختلفة. ينتمي الطراز MFP-102TA إلى سلسلة منتجات ذات نطاق حجم هواء يتراوح من 340 مترًا مكعبًا في الساعة إلى 2380 مترًا مكعبًا في الساعة عبر جميع الطرز المتاحة، مما يوفر خيارات تغيير الحجم للغرف ذات المساحات الأرضية المختلفة.
المعلمة | قيمة |
|---|---|
نموذج | MFP-102TA |
ماركة | MECO |
سمك الوحدة | 246 ملم |
خيارات الضغط الثابت المتاحة | 12 باسكال / 30 باسكال |
تكوينات تدفق الهواء | تدفق الهواء التصاعدي/تدفق الهواء إلى الأمام |
اتصال أنابيب المياه | عكسها اليسار أو اليمين |
نطاق حجم الهواء المتسلسل (جميع الموديلات) | 340 م3/ساعة - 2380 م3/ساعة |
يبلغ سمك الجسم MFP-102TA 246 مم، مما يسمح بالتركيب في تجاويف السقف الضحلة أو المواقع الموجودة أسفل العتبات حيث يكون الخلوص الرأسي محدودًا. يضع التصميم المخفي الوحدة بأكملها خلف الأسطح النهائية، مع ظهور شبكات الإمداد والإرجاع فقط بعد التثبيت.
يتم تصنيع هذا النموذج في تكوينين للتفريغ: تدفق الهواء لأعلى للتوزيع في مجاري السقف وتدفق الهواء الأمامي للتطبيقات الموجودة أسفل النافذة أو المحيط. يمكن للمشترين اختيار التكوين الذي يتوافق مع تخطيط مجاري الهواء الخاصة بهم أثناء مرحلة الشراء، بدلاً من تعديل الوحدات في الموقع.
الوحدة متاحة إما بضغط ثابت خارجي 12 باسكال أو 30 باسكال. يناسب الإصدار 12 Pa تطبيقات التفريغ المباشر مع الحد الأدنى من مجاري الهواء، بينما يدعم الإصدار 30 Pa تشغيل مجاري الهواء القصيرة وفروع المخارج المتعددة. يشترك كلا الخيارين في نفس أبعاد الهيكل من أجل التخطيط المتسق للتركيب.
يمكن تكوين التوصيلات الهيدروليكية للوصول إلى الأنابيب من الجانب الأيسر أو الأيمن. تعمل هذه القابلية العكسية على تقليل قيود التثبيت عند التنسيق مع رافعات أنابيب البناء الحالية وتسمح بتخزين الوحدة بشكل موحد عبر المشاريع ذات تخطيطات الغرف المختلفة.
يتم ترتيب المكونات الداخلية للتفكيك من الجانب الأمامي للوحدة، مما يتيح استبدال الفلتر والصيانة الروتينية دون إزالة الهيكل بالكامل من السقف. يقلل هذا التصميم من وقت العمل المطلوب للخدمة المجدولة على مدار دورة حياة المعدات.
يتم تحديد وحدة الملف المروحي المخفية MFP-102TA عبر العديد من أنواع المباني التجارية والمؤسسية. عادةً ما تستخدم غرف المؤتمرات وممرات نزلاء الفندق ومحيط المكاتب ومناطق انتظار الرعاية الصحية هذا النموذج عندما تتعارض الوحدة الداخلية المرئية مع متطلبات التصميم الداخلي.
بالنسبة لمساحات البيع بالتجزئة والردهات حيث تحمل جماليات السقف وزنًا، فإن طريقة التثبيت المريحة تحافظ على الاستمرارية البصرية لمستوى السقف. تستخدم المرافق الرياضية والقاعات متعددة الأغراض أيضًا وحدات من هذه السلسلة، حيث يتم اختيار نماذج ذات حجم هواء أعلى يتراوح من 340 مترًا مكعبًا في الساعة إلى 2380 مترًا مكعبًا في الساعة لتتناسب مع أحمال الإشغال.
تدعم الوحدة ثلاث طرق للتركيب: تركيب عتبة النافذة، والتركيب المجوف في الحائط، والتركيب المجوف في السقف مع تشطيب اللوحة الزخرفية. يتم ضبط أقواس التثبيت واتجاه وعاء التصريف وفقًا لذلك أثناء التثبيت. يجب أن تحافظ أنابيب الصرف على المنحدر المطلوب لإزالة المكثفات، كما هو الحال مع جميع وحدات ملفات المروحة الهيدروليكية.
تشتمل الصيانة القياسية على فحص وتنظيف الفلتر بشكل دوري، وشطف وعاء التصريف، وفحص سطح الملف. نظرًا لإمكانية الوصول إلى اللوحة الأمامية والمكونات الداخلية دون إزالة الوحدة بالكامل، يمكن لفرق الصيانة تنفيذ المهام المجدولة في وقت أقصر في الموقع. تتوافق المرشحات البديلة وأجزاء التآكل مع منصة ملف المروحة العالمية MECO، مما يبسط مخزون قطع الغيار لفرق إدارة المنشأة.
تكوين 12 باسكال مخصص للتركيبات حيث يتم تفريغ الوحدة مباشرة في المساحة أو من خلال قناة قصيرة جدًا. يتم تحديد تكوين 30 Pa عندما تخلق مجاري الهواء أو الناشرات أو مكونات الترشيح الإضافية مقاومة لتدفق الهواء. يضمن تحديد الضغط الثابت الصحيح أن تقوم الوحدة بتوصيل حجم الهواء المقدر لها في المحطات الطرفية.
لا. إن تدفق الهواء إلى الأعلى والأمام عبارة عن إصدارات تم تكوينها في المصنع مع فتحات تفريغ مختلفة وهندسة داخلية. لا يمكن تعديل الاتجاه في الميدان. يجب على المشترين تأكيد التكوين المطلوب في وقت تقديم الطلب.
تشتمل هذه الوحدة على وعاء تصريف قياسي لتجميع المكثفات. بالنسبة للتطبيقات ذات أحمال الرطوبة العالية باستمرار، يجب على مهندسي المنشأة التحقق من قدرة التكثيف مقابل الأحمال الكامنة المحسوبة والنظر في خيارات حوض الصرف المعزول إذا كان ذلك متاحًا. تتطلب جميع وحدات ملفات المروحة الهيدروليكية خطوط صرف مائلة ومحاصرة بشكل صحيح.
يختلف المهلة الزمنية حسب كمية الطلب وخيارات التكوين المحددة. تتوفر عادةً الوحدات ذات التكوين القياسي ضمن دورات الإنتاج القياسية. يُنصح المشترون الذين يقومون بتنسيق مشاريع البناء المجدولة بتأكيد الجداول الزمنية للتسليم خلال مرحلة عرض الأسعار.
