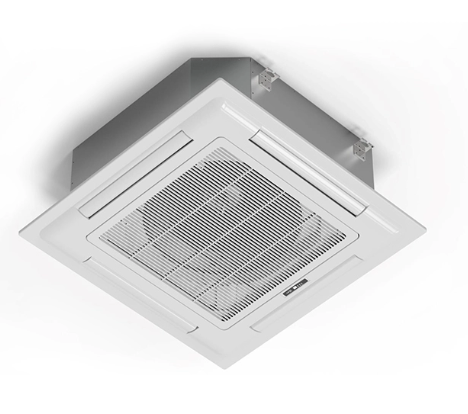

تعمل وحدة لفائف المروحة من نوع الكاسيت ذات 4 اتجاهات كجهاز طرفي لأنظمة تكييف الهواء المركزية. تم تصميم هيكل الوحدة للتركيب في السقف، ويتناسب مع تجاويف السقف المعلق، مما يحافظ على المساحة الأرضية القابلة للاستخدام. تتميز اللوحة الأمامية بمظهر نحيف ومبسط يتكامل مع تصميمات السقف الداخلية المختلفة. يعمل هذا النموذج على مبدأ تصريف الجاذبية الطبيعية، مما يلغي الحاجة إلى مضخة مياه مدمجة ولوحة دائرة التحكم المرتبطة بها. تدعم الوحدة تكوينات النظام المكونة من أنبوبين و4 أنابيب، مما يجعلها مناسبة لمتطلبات المشاريع التجارية والصناعية المختلفة.
تقوم الوحدة بتفريغ الهواء المكيف من خلال أربعة اتجاهات منفصلة للمخرج، وتوزيع تدفق الهواء عبر محيط الغرفة. يقلل نمط التسليم هذا من اختلافات درجات الحرارة بين المناطق المختلفة داخل مساحة واحدة. تتلقى ريش توجيه الهواء الموجودة في كل منفذ معالجة سطحية متدفقة، وهو عنصر تصميم يقلل من تساقط الماء المتكثف أثناء عملية التبريد. تقوم الريش بتوجيه تدفق الهواء على طول أسطح السقف قبل النزول إلى المناطق المحتلة.
تعتمد وحدة ملف مروحة الكاسيت هذه على الجاذبية لإزالة المكثفات بدلاً من مضخة التصريف الميكانيكية. يتطلب نظام الصرف انخفاضًا رأسيًا بمقدار 100 مم على الأقل من مخرج تصريف الوحدة إلى خط الصرف الرئيسي. بدون مضخة مياه ومكونات ثنائي الفينيل متعدد الكلور المرتبطة بها، يحتوي نظام الصرف على عدد أقل من الأجزاء المعرضة للتآكل. يتدفق المكثف مباشرة من خلال منفذ وعاء التصريف عبر قوة الجاذبية.
تتم إدارة العملية من خلال وحدة تحكم حائطية سلكية، والتي تقوم بضبط سرعة المروحة وإعدادات الوضع. يتضمن هيكل الوحدة وصلة مخصصة لسحب الهواء النقي، مما يسمح بدخول الهواء الخارجي إلى المساحة المكيفة. تدعم هذه الميزة متطلبات التهوية في المباني التجارية المشغولة دون الحاجة إلى تعديلات منفصلة على مجاري الهواء.
المعلمة | مواصفة |
|---|---|
نوع الوحدة | وحدة ملف مروحة كاسيت ذات 4 اتجاهات |
طريقة الصرف | استنزاف الجاذبية الطبيعية |
قطرة التصريف المطلوبة | 100 ملم كحد أدنى |
توافق النظام | 2-أنبوب / 4-أنبوب (اختياري) |
نوع التحكم | وحدة تحكم سلكية |
كمية الهواء النقي | مدعوم (اتصال مخصص) |
دوارات دليل الهواء | توافد المعالجة السطحية |
نوع التثبيت | سقف راحة (كاسيت) |
يتم تثبيت نموذج ملف المروحة هذا في مختلف البيئات التجارية والمؤسسية. تستفيد غرف وممرات الفندق من تصميم السقف المنخفض والمظهر التشغيلي الهادئ. تستخدم مباني المكاتب ومساحات العمل ذات المخطط المفتوح المخرجات رباعية الاتجاهات لتغطية المساحات الأرضية الأكبر. تتطلب أجنحة المستشفى ومناطق العيادات الخارجية توزيعًا ثابتًا لدرجة الحرارة يوفره تدفق الهواء متعدد الاتجاهات. تنشر مساحات البيع بالتجزئة ومراكز التسوق والمؤسسات البحثية أيضًا هذا النوع من الوحدات للتحكم في المناخ. يعمل تنسيق الكاسيت المجوف في المساحات ذات أنظمة الأسقف المعلقة وارتفاعات السقف القياسية.
يتطلب التثبيت عمقًا كافيًا لتجويف السقف لاستيعاب هيكل الوحدة. يجب التحقق من متطلبات قطرة التصريف بمقدار 100 مم أثناء مرحلة التخطيط لضمان التدفق المناسب للمكثفات. تتضمن الصيانة الروتينية الوصول إلى الوحدة من خلال اللوحة الأمامية القابلة للإزالة، مما يسمح بتنظيف الفلتر وفحص حوض الصرف. نظرًا لأن نظام الصرف لا يحتوي على آلية مضخة، فإن إجراءات الصيانة تركز على سلامة خط الصرف ونظافة الوعاء بدلاً من خدمة المكونات الميكانيكية.
يستخدم النظام المكون من أنبوبين خط إمداد وإرجاع واحد للمياه المبردة أو الساخنة، مع التبديل بين أوضاع التبريد والتدفئة موسميًا. يوفر النظام المكون من 4 أنابيب دوائر منفصلة للمياه المبردة والمياه الساخنة في وقت واحد، مما يسمح للمناطق الفردية بالتبريد أو التسخين بشكل مستقل بناءً على الطلب.
يعمل الصرف بالجاذبية الطبيعية بدون مضخة ميكانيكية، مما يقلل من عدد المكونات الكهربائية والمتحركة داخل الوحدة. يتطلب المنحدر المناسب والهبوط العمودي في أنابيب الصرف. يمكن للوحدات المدعومة بالمضخة أن تستنزف ضد الجاذبية ولكنها تتضمن مكونات إضافية قد تتطلب الخدمة بمرور الوقت.
نعم، تتضمن الوحدة منفذًا مخصصًا لسحب الهواء النقي على الهيكل. تتصل مجاري الهواء الخارجية بهذا المنفذ، مما يؤدي إلى إدخال هواء التهوية إلى مجرى هواء الإمداد. يعتمد حجم الهواء النقي على تصميم مجاري الهواء واعتبارات الضغط الساكن الخارجي.
