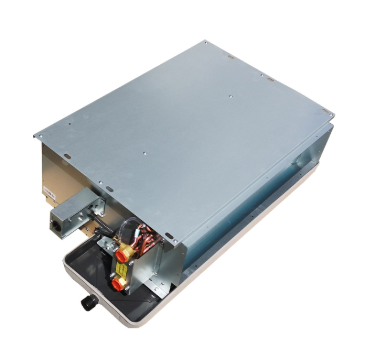

تعمل وحدة ملف المروحة ذات القناة المخفية الأفقية على شكل B كجهاز طرفي لأنظمة تكييف الهواء المركزية. فهو يقوم بتدوير الهواء الداخلي من خلال ملف مبادل حراري متصل بأنابيب الماء البارد أو الساخن، مما يوفر مخرجات التبريد أو التدفئة إلى المساحات المكيفة. يتم تركيب الوحدة فوق الأسقف المعلقة، مع ظهور شبكات الهواء فقط في الغرفة، مما يحافظ على المظهر الداخلي النظيف.
يدخل الهواء الداخلي إلى الوحدة من خلال فتحة الهواء الراجع، ويمر عبر ملف الأنبوب ذي الزعانف حيث يحدث التبادل الحراري مع دوران الماء داخل الأنابيب، ثم يتم تفريغه مرة أخرى إلى الغرفة من خلال قناة إمداد الهواء والناشرات. توفر مجموعة المروحة ثلاثة إعدادات للسرعة (عالية ومتوسطة ومنخفضة) لضبط حجم الهواء وفقًا لمتطلبات الحمل. هذه الوحدة لا تقوم بنقل الهواء بين الغرف؛ تخدم كل وحدة المنطقة المخصصة لها بشكل مستقل.
تايتشو MECO شركة معدات التبريد المحدودة | ||||||||||||
أداء ملف المروحة من النوع الأنبوبي (2 أنبوب، نمط B) | ||||||||||||
نموذج (نظام أنبوبين) | MFP-34WA-B | MFP-51WA-B | MFP-68WA-B | MFP-85WA-B | MFP-102WA-B | MFP-136WA-B | MFP-170WA-B | MFP-204WA-B | MFP-238WA-B | |||
مزود الطاقة | 220 فولت، 50 هرتز، 1PH | |||||||||||
حجم الهواء | H | م3/ساعة | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | |
M | 270 | 380 | 515 | 660 | 765 | 1040 | 1280 | 1550 | 1800 | |||
L | 190 | 260 | 340 | 430 | 530 | 710 | 860 | 1050 | 1280 | |||
الضغط الساكن | بنسلفانيا | 12(30) | 12(30) | 12(30) | 12(30) | 12(30) | 12(30) | 12(30) | 12(30) | 12(30) | ||
قدرة التبريد | ذ | H | W | 1900 | 2800 | 3800 | 4700 | 5700 | 7200 | 9000 | 10800 | 12600 |
وحدة حرارية بريطانية/ساعة | 6483 | 9553 | 12965 | 16036 | 19449 | 24566 | 30708 | 36850 | 42991 | |||
ش | W | 1416 | 2086 | 2831 | 3502 | 4247 | 5364 | 6705 | 8046 | 9387 | ||
وحدة حرارية بريطانية/ساعة | 4831 | 7117 | 9659 | 11949 | 14491 | 18302 | 22877 | 27453 | 32028 | |||
ذ | M | W | 1539 | 2268 | 3078 | 3807 | 4617 | 5832 | 7290 | 8748 | 10206 | |
W | 1216 | 1792 | 2432 | 3008 | 3647 | 4607 | 5759 | 6911 | 8063 | |||
ش | L | W | 1197 | 1764 | 2394 | 2961 | 3591 | 4536 | 5670 | 6804 | 7938 | |
W | 982 | 1446 | 1963 | 2428 | 2945 | 3720 | 4649 | 5579 | 6509 | |||
قدرة التدفئة | H | W | 2800 | 4300 | 5700 | 7100 | 8500 | 10800 | 13500 | 16200 | 18900 | |
M | W | 2156 | 3311 | 4389 | 5467 | 6545 | 8316 | 10395 | 12474 | 14553 | ||
L | W | 1694 | 2602 | 3449 | 4296 | 5143 | 6534 | 8168 | 9801 | 11435 | ||
ضوضاء | سرعة عالية | 12 باسكال | ديسيبل (أ) | 37 | 39 | 41 | 43 | 45 | 47 | 48 | 50 | 52 |
30 باسكال | 39 | 41 | 43 | 45 | 48 | 49 | 50 | 52 | 54 | |||
50 باسكال | 42 | 44 | 46 | 47 | 49 | 50 | 52 | 54 | 56 | |||
مدخلات الطاقة | 12 باسكال | W | 37 | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | |
30 باسكال | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 212 | 253 | |||
50 باسكال | 49 | 66 | 84 | 100 | 118 | 174 | 210 | 250 | 300 | |||
حجم تدفق المياه | م3/ساعة | 0.32 | 0.48 | 0.65 | 0.8 | 0.98 | 1.23 | 1.54 | 1.85 | 2.16 | ||
انخفاض ضغط المياه | كيلو باسكال | 7 | 15 | 18 | 23 | 28 | 30 | 22 | 30 | 36 | ||
أبعاد أنبوب توصيل الماء (داخل وخارج). | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | |||
ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ||||
لفائف | يكتب | أنابيب نحاسية عالية الكفاءة لارتداء لفائف الألومنيوم المحبة للماء | ||||||||||
أبعاد أنبوب تصريف المياه | مم | ZG3/4" | ||||||||||
البعد | بدون صندوق إرجاع الهواء | مم (الطول * العرض * الارتفاع) | 624×465×235 | 814×465×235 | 864×465×235 | 944×465×235 | 1044×465×235 | 1424×465×235 | 1474×465×235 | 1674×465×235 | 1824×465×235 | |
عودة الهواء من الجانب | 624×510×235 | 814×510×235 | 864×510×235 | 944×510×235 | 1044×510×235 | 1424×510×235 | 1474×510×235 | 1674×510×235 | 1824×510×235 | |||
عودة الهواء من الأسفل | 624×492×252 | 814×492×252 | 864×492×252 | 944×492×252 | 1044×492×252 | 1424×492×252 | 1474×492×252 | 1674×492×252 | 1824×492×252 | |||
وزن | كجم | 11 | 13 | 14 | 16 | 17 | 26 | 29 | 32 | 34 | ||
يستخدم المبادل الحراري أنابيب نحاسية أرجوانية مقترنة بزعانف ألومنيوم محبة للماء، وهي متوفرة في تكوينات 3 صفوف أو 3+1 صف. يتناسب التصميم المكون من 3 صفوف مع تطبيقات التبريد والتدفئة القياسية، في حين يوفر التكوين 3+1 صف مساحة إضافية لسطح التبادل الحراري للمشروعات التي تتطلب قدرة إنتاجية أعلى.
تخضع كل مروحة لمعايرة التوازن الديناميكي الروتينية أثناء الإنتاج. تغطي السلسلة حجم الهواء من 340 إلى 2380 مترًا مكعبًا في الساعة عبر تسعة أحجام للطرازات، مع ثلاثة إعدادات لسرعة المروحة لكل وحدة. يتراوح الضغط الساكن الخارجي من 12 إلى 50 باسكال، مما يدعم أنظمة توزيع الهواء الأنبوبية بأطوال مختلفة.
يتم تصنيع وعاء الصرف من خلال عملية ختم من قطعة واحدة بدون طبقات ملحومة على جسم الوعاء، مما يقلل من نقاط التسرب المحتملة. يتلقى السطح معالجة بالرش لمقاومة التآكل. يتم تكوين الوحدات بنقاط اتصال تصريف قياسية متوافقة مع أنظمة أنابيب المكثفات في البناء.
تتوفر ثلاثة خيارات لتركيب الهواء الراجع: الوحدة القياسية بدون صندوق الهواء الراجع، وتكوين الإرجاع الجانبي، وتكوين الإرجاع السفلي. يعمل صندوق الهواء الراجع الاختياري على تبسيط أعمال التركيب في الموقع ويقلل من متطلبات تصنيع مجاري الهواء أثناء البناء.
تدعم السلسلة كلا من الأنظمة المائية ثنائية الأنابيب وأربعة أنابيب. يخدم التكوين المكون من أنبوبين إما وضع التبريد أو التسخين موسميًا، بينما يتيح الإعداد المكون من 4 أنابيب توفير التبريد والتدفئة المتزامن للمناطق التي تتطلب مرونة في درجة الحرارة على مدار العام. تستخدم جميع الموديلات وصلات المياه ZG3/4 بوصة.
يتم تركيب وحدات لفائف مراوح القناة المخفية الأفقية على الطراز B في مساحة السقف الكاملة للمباني التجارية وأبراج المكاتب وغرف ضيوف الفنادق وأجنحة المستشفيات وأنظمة تكييف الهواء المركزية السكنية. يناسب التصميم المخفي المشاريع التي تتطلب محطات HVAC غير مزعجة تحافظ على جماليات التصميم الداخلي. تسمح إمكانية توصيل مجاري الهواء بوضع شبكة هواء مرنة وتوزيع الهواء متعدد النقاط داخل منطقة واحدة.
يعتمد الاختيار على حساب حمل التبريد أو التدفئة في الغرفة، والذي يأخذ في الاعتبار مساحة الأرضية، وارتفاع السقف، وتعرض النافذة، ومستوى الإشغال، والظروف المناخية المحلية. وكمرجع، يتراوح حجم الهواء من 340 مترًا مكعبًا في الساعة للمكاتب الصغيرة إلى 2380 مترًا مكعبًا في الساعة للمناطق المفتوحة الأكبر. يوصى بالتشاور مع مهندس التدفئة والتهوية وتكييف الهواء (HVAC) لحساب الحمل للحصول على حجم دقيق.
يشير الضغط الثابت إلى قدرة الوحدة على دفع الهواء عبر مجاري الهواء. الوحدات ذات الضغط الثابت الخارجي 12Pa تناسب مجاري الهواء القصيرة أو تطبيقات التفريغ المباشر. يدعم تصنيف 30Pa أنظمة مجاري الهواء متوسطة الطول مع العديد من الانحناءات، بينما تخدم وحدات 50Pa مسارات مجاري أطول مع المزيد من التركيبات ومنافذ الهواء المتعددة.
نعم، تعمل وحدات ملف المروحة بكل من الماء البارد للتبريد والماء الساخن للتدفئة. يقوم النظام المكون من أنبوبين بالتبديل بين الأوضاع موسميًا، في حين يوفر التكوين المكون من 4 أنابيب ملفات تبريد وتدفئة منفصلة للتوفر في نفس الوقت. تعتمد درجة حرارة إمدادات المياه على تصميم المحطة المركزية.
تشمل الصيانة الروتينية استبدال الفلتر أو تنظيفه بشكل دوري، وفحص الملف وتنظيفه حسب الحاجة، وشطف حوض الصرف وخط الصرف لمنع تراكم المكثفات، وفحص محمل محرك المروحة وفقًا لساعات التشغيل. يجب تخطيط لوحات الوصول في السقف أثناء التثبيت لتسهيل الوصول إلى الصيانة.
