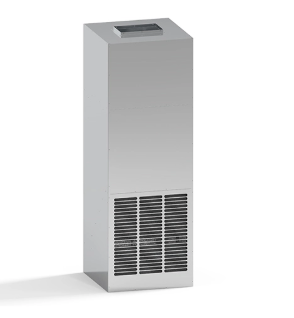

تم تصميم وحدة لفائف المروحة المخفية العمودية من سلسلة DCV-MFP للتركيب الرأسي على الأرض مع تدفق هواء التفريغ العلوي. توفر وحدة FCU المصممة على شكل خزانة إمدادًا هوائيًا عموديًا لمسافة طويلة، وتُستخدم بشكل شائع في التطبيقات التي لا تكون فيها الوحدات المثبتة على السقف عملية. يشتمل خط الإنتاج على أربعة نماذج بأحجام هواء تتراوح من 1020 إلى 2040 متر مكعب في الساعة، وتغطي متطلبات تكييف المساحات المتوسطة والكبيرة.
يتم تصنيع غلاف الوحدة من صفائح الفولاذ المجلفنة بدون لمعة بشكل قياسي. تتوفر الألواح المطلية بالألمنيوم والزنك كمواد اختيارية للمشاريع التي تتطلب مقاومة محسنة للتآكل. يدمج تصميم الخزانة العمودية قسم المروحة، والمبادل الحراري، ووعاء التصريف في مجموعة واحدة مثبتة على الأرضية. يقوم تكوين التفريغ العلوي بتوجيه هواء الإمداد لأعلى إلى مجاري الهواء أو مباشرة إلى المساحة المكيفة.
يتم تركيب مجموعة المروحة بوصلات مثبتة بمسامير على الأقواس الهيكلية المثبتة، مما يسمح بإزالة مجموعة المروحة والمحرك للخدمة دون فك الخزانة بالكامل. تم تجهيز جميع وحدات سلسلة DCV-MFP بمحركات DC بدون فرش بشكل قياسي، مما يدعم التشغيل بسرعات متغيرة واستهلاك أقل للطاقة مقارنة بتكوينات محرك التيار المتردد ذي السرعة الثابتة.
يعرض الجدول أدناه معلمات الأداء المقدرة لنماذج النظام ثنائي الأنبوب عبر نطاق ملف المروحة الأنبوبية العمودية DCV-MFP.
المعلمة | وحدة | DCV-MFP-102VA | DCV-MFP-136VA | DCV-MFP-170VA | DCV-MFP-204VA |
مزود الطاقة | - | 220 فولت، 60 هرتز، 1PH | 220 فولت، 60 هرتز، 1PH | 220 فولت، 60 هرتز، 1PH | 220 فولت، 60 هرتز، 1PH |
حجم الهواء (عالي) | م³/ساعة | 1020 | 1360 | 1700 | 2040 |
حجم الهواء (منخفض) | م³/ساعة | 240 | 320 | 400 | 480 |
الضغط الساكن الخارجي | بنسلفانيا | 60 | 60 | 60 | 60 |
سعة التبريد (TH، الحد الأقصى) | W | 6300 | 8100 | 10000 | 11500 |
سعة التبريد (TH، الحد الأقصى) | وحدة حرارية بريطانية/ساعة | 21500 | 27640 | 34120 | 39240 |
سعة التبريد (SH, Max) | W | 4490 | 5870 | 7100 | 8350 |
سعة التبريد (SH, Max) | وحدة حرارية بريطانية/ساعة | 15320 | 20030 | 24225 | 28490 |
سعة التبريد (SH، الحد الأدنى) | W | 2200 | 2850 | 3500 | 4050 |
تبريد معقول (السرعة الدنيا) | W | 1300 | 1650 | 2050 | 2350 |
قدرة التدفئة (عالية) | W | 10100 | 13000 | 16000 | 18400 |
قدرة التدفئة (منخفضة) | W | 3550 | 4550 | 5600 | 6450 |
مستوى الضوضاء (عالي، 60 باسكال) | ديسيبل (أ) | 44 | 48 | 52 | 55 |
مدخلات الطاقة | W | 190 | 220 | 280 | 440 |
حجم تدفق المياه | م³/ساعة | 1.07 | 1.38 | 1.71 | 1.96 |
انخفاض ضغط الماء | كيلو باسكال | 27 | 30 | 35 | 40 |
اتصال المياه (مدخل) | - | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" |
اتصال المياه (مخرج) | - | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" |
نوع الملف | - | أنبوب نحاسي زعانف ألومنيوم محبة للماء | أنبوب نحاسي زعانف ألومنيوم محبة للماء | أنبوب نحاسي زعانف ألومنيوم محبة للماء | أنبوب نحاسي زعانف ألومنيوم محبة للماء |
حجم أنبوب التصريف | مم | Φ26 | Φ26 | Φ26 | Φ26 |
الأبعاد (الطول × العرض × الارتفاع) | مم | 506×508×2005 | 506×508×2005 | 608×508×2005 | 608×508×2005 |
الوزن الصافي | كجم | 75.6 | 75.6 | 82.8 | 82.8 |
تخدم سلسلة لفائف المروحة الأنبوبية العمودية هذه مجموعة من التطبيقات التجارية والصناعية. يتم تخصيصه بشكل متكرر لمراكز التسوق وردهات الفنادق وأرضيات المكاتب الكبيرة وقاعات المعارض ومناطق المعيشة السكنية حيث لا تتوفر مساحة السقف أو يكون توجيه مجاري الهواء من الأعلى غير عملي. يمكن تركيب الخزانة كنظام أنابيبي متصل بمجاري الإمداد، أو كوحدة غير أنبوبية لتوصيل الهواء مباشرة من شبكة التفريغ العلوية.
تدعم خيارات التكوين المتعددة المتطلبات الخاصة بالمشروع. يتوافق كل من أنظمة الهيدرونيك ذات الأنبوبين والأربعة أنابيب مع سلسلة الوحدات هذه. يمكن تركيب سخان كهربائي في المصنع للحصول على قدرة تسخين إضافية. يمكن دمج الصمامات الحابسة وصمامات التحكم المعدلة داخل الخزانة في المصنع. تستخدم مجموعة ملف المبادل الحراري أنابيب توصيل مرنة من الفولاذ المقاوم للصدأ، والتي يمكن فصلها عن طريق إزالة أربعة براغي وفك الوصلة المركزية، مما يسهل عملية إزالة الملف للخدمة.
يجب تركيب الوحدة على سطح مستوٍ قادر على تحمل وزن التشغيل. يجب الحفاظ على الخلوص على جانب الخدمة للوصول إلى الملف والمحرك. تتصل فتحة التفريغ العلوية بمجاري الإمداد باستخدام وصلات ذات حواف قياسية. توجد وصلات أنابيب المياه على جانب الوحدة ويجب تركيبها بصمامات عزل للصيانة المستقبلية. يتطلب خط تصريف المكثفات منحدرًا مناسبًا لضمان تصريف الجاذبية من وعاء الصرف.
يمكن الوصول إلى مجموعة المروحة والمحرك عن طريق إزالة دعامات تثبيت المروحة المثبتة بمسامير دون تفكيك الخزانة بالكامل. يمكن إزالة ملف المبادل الحراري عن طريق تحرير أربعة براغي تثبيت وفصل أداة التوصيل المرنة المصنوعة من الفولاذ المقاوم للصدأ بين الملف وشبكة الأنابيب الثابتة. يجب فحص مرشحات الهواء وتنظيفها على فترات زمنية تحددها ظروف الغبار في الموقع. تتطلب زعانف الملف تنظيفًا دوريًا للحفاظ على أداء نقل الحرارة المقدر.
يستخدم النظام المكون من أنبوبين دائرة ملف واحدة تقوم بتدوير الماء البارد أو الساخن، والتبديل بين أوضاع التبريد والتدفئة بناءً على التشغيل الموسمي. يستخدم النظام المكون من 4 أنابيب دوائر ملف تبريد وتسخين منفصلة، مما يسمح بتوفر التدفئة والتبريد بشكل متزامن للتحكم في المنطقة الفردية. تدعم سلسلة DCV-MFP كلا النوعين من النظام.
نعم. يمكن تركيب ملف المروحة العمودية كوحدة غير أنبوبية، حيث تقوم بتفريغ الهواء المكيف مباشرة من الفتحة العلوية إلى الفضاء. بالنسبة لتطبيقات الأنابيب، يدعم معدل الضغط الثابت الخارجي 60 باسكال تشغيل مجاري الهواء القصيرة مع سجلات الإمداد. يجب ألا تتجاوز المقاومة الخارجية الإجمالية لمجاري الهواء الضغط الثابت المقدر للحفاظ على تدفق الهواء التصميمي.
تتوفر الصمامات الحابسة وصمامات التحكم المعدلة كخيارات مثبتة في المصنع. لم يتم تضمينها في تكوين الوحدة الأساسية القياسية. يجب تحديد نوع الصمام وحجمه ونوع إشارة التحكم في وقت الطلب ليتوافق مع متطلبات نظام التحكم في المشروع.
