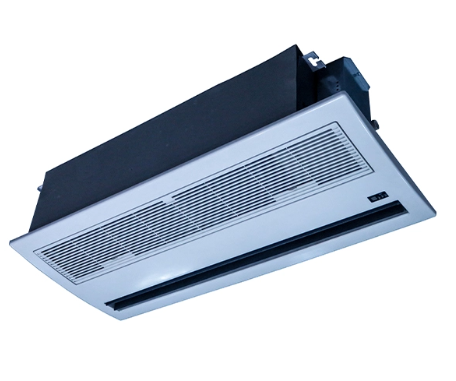

تعمل وحدة ملف المروحة من نوع الكاسيت أحادي الاتجاه كجهاز طرفي مثبت على السقف لأنظمة تكييف الهواء المركزية. تم تصميم هذه الوحدة لتركيب السقف المجوف على طول الجدران المحيطة، وتوفر تدفق هواء أحادي الاتجاه مع الحفاظ على مساحة الأرضية والجدار. يدعم التكوين المكون من 4 أنابيب عمليات التبريد والتدفئة المتزامنة، مما يجعله مناسبًا للمباني ذات متطلبات التحكم في المناخ على مدار العام. تأتي كل وحدة مزودة بجهاز تحكم عن بعد بشكل قياسي وتدعم اتصال سحب الهواء النقي.
يبلغ ارتفاع هيكل الوحدة 236 ملم، مما يسمح بالتركيب في الأسقف ذات الخلوص الرأسي المحدود. تتناسب اللوحة المسطحة مع سطح السقف للحصول على مظهر مرئي موحد. مع وحدة وزن تبدأ من 22 كجم، يحافظ الهيكل على مظهر خفيف الوزن دون المساس بالصلابة الهيكلية. أبعاد اللوحة هي 1044×468×31 ملم، مما يغطي فتحة التثبيت بالكامل.
تتميز وحدة الكاسيت أحادية الاتجاه هذه بفتحات تهوية أفقية تعمل على ضبط زاوية تفريغ الهواء العمودي تلقائيًا. يتوفر أيضًا الضبط اليدوي لقضبان توجيه الهواء الأفقية لضبط تدفق الهواء الاتجاهي. توفر ثلاثة إعدادات لسرعة المروحة (عالية/متوسطة/منخفضة) حجم هواء يتراوح من 180 م³/ساعة إلى 850 م³/ساعة عبر أربعة أحجام من الطرازات. تأتي وحدة التحكم عن بعد كمعدات قياسية، وتتوفر وحدة التحكم السلكية كملحق اختياري لسيناريوهات التحكم الجماعي.
توفر مضخة الصرف المدمجة رفعًا للمياه بمقدار 750 مم، مما يزيد من مرونة التركيب ويقلل من القيود الناجمة عن تخطيط أنابيب المكثفات. يعمل مفتاح التعويم المدمج على تشغيل إيقاف الأمان عندما يصل المكثف إلى مستوى محدد مسبقًا، مما يمنع حوادث تدفق المياه. يبلغ قطر وصلة أنبوب الصرف Ø26 مم، وهو متوافق مع أنظمة أنابيب المكثفات القياسية.
تايتشو MECO شركة معدات التبريد المحدودة | |||||||
أداء ملف المروحة من نوع الكاسيت (اتجاه واحد، 4 أنابيب) | |||||||
نموذج (نظام 4 أنبوب) | MFP-34K1M4-Q1AA1 | M4FP-51K1M4-Q1AA1 | M4FP-68K1M4-Q1AA1 | M4FP-85K1M4-Q1AA1 | |||
نموذج | MFP-34K1M4-Q1A1 | M4FP-51K1M4-Q1A1 | M4FP-68K1M4-Q1A1 | M4FP-85K1M4-Q1A1 | |||
نموذج من لوحة | مب-SA11A1 | ||||||
مزود الطاقة | 220 فولت، 50 هرتز، 1PH | ||||||
حجم الهواء | H | م3/ساعة | 340 | 510 | 680 | 850 | |
M | 280 | 380 | 515 | 660 | |||
L | 180 | 260 | 340 | 430 | |||
الضغط الساكن | بنسلفانيا | ||||||
قدرة التبريد | ذ | H | W | 1350 | 2030 | 2700 | 3380 |
وحدة حرارية بريطانية/ساعة | 4606 | 6926 | 9212 | 11533 | |||
ش | W | 1000 | 1520 | 2080 | 2450 | ||
وحدة حرارية بريطانية/ساعة | 3412 | 5186 | 7097 | 8359 | |||
ذ | M | W | 1130 | 1850 | 2250 | 2790 | |
W | 770 | 1200 | 1540 | 1860 | |||
ش | L | W | 1040 | 1540 | 1860 | 2190 | |
W | 630 | 920 | 1180 | 1410 | |||
قدرة التدفئة | H | W | 1080 | 1620 | 2160 | 2700 | |
M | W | 780 | 1108 | 1574 | 1960 | ||
L | W | 516 | 710 | 1120 | 1402 | ||
ضوضاء | H | 0 باسكال | ديسيبل (أ) | 37 | 39 | 41 | 43 |
مدخلات الطاقة | H | 0 باسكال | W | 37 | 52 | 62 | 76 |
حجم تدفق المياه | تبريد | م3/ساعة | 0.23 | 0.35 | 0.46 | 0.58 | |
حجم تدفق المياه | التدفئة | 0.09 | 0.14 | 0.19 | 0.23 | ||
انخفاض ضغط المياه | تبريد | كيلو باسكال | 7 | 7.3 | 13 | 14.6 | |
التدفئة | 4.2 | 4.4 | 7.5 | 8.7 | |||
أبعاد أنبوب توصيل الماء (داخل وخارج). | التبريد / التدفئة | ZG1/2" | ZG1/2" | ZG1/2" | ZG1/2" | ||
ZG1/2" | ZG1/2" | ZG1/2" | ZG1/2" | ||||
لفائف | يكتب | أنابيب نحاسية عالية الكفاءة لارتداء لفائف الألومنيوم المحبة للماء | |||||
أبعاد أنبوب تصريف المياه | مم | ￠26 | ￠26 | ￠26 | ￠26 | ||
البعد الصافي | وحدة | الطول × العرض × الارتفاع مم | 971*413*236 | 971*413*236 | 971*413*236 | 971*413*236 | |
لوحة | 1044*468*31 | ||||||
الوزن الصافي | وحدة | كجم | 22 | 22 | 23 | 23 | |
لوحة | 4 | ||||||
شروط الاختبار: التبريد - دخول الهواء الجاف إلى درجة حرارة 27 درجة مئوية، إلى درجة حرارة الرطبة 19.5 درجة مئوية؛ الماء في 7 درجات مئوية / الماء خارج 12 درجة مئوية. التدفئة - دخول الهواء 20 درجة مئوية؛ الماء في 60 درجة مئوية / الماء خارج 50 درجة مئوية.
على طول الجدران الخارجية والمناطق المحيطة بمباني المكاتب، يقوم نمط التفريغ أحادي الاتجاه بتوجيه الهواء المكيف نحو المساحات الداخلية دون إنشاء تيارات بالقرب من النوافذ. تستخدم متاجر البيع بالتجزئة ومراكز التسوق هذه الوحدات على طول جدران العرض والواجهات الزجاجية، حيث يحافظ شكل الكاسيت النحيف على مساحة الترويج المرئية.
تستفيد ممرات الفندق ومناطق تناول الطعام بالمطاعم ومناطق الانتظار بالمستشفيات من تصميم السقف المتدفق، والذي يحافظ على جمالية داخلية نظيفة. يدعم النظام المكون من 4 أنابيب تعديل درجة حرارة الغرفة الفردية خلال التحولات الموسمية، عندما تحتاج بعض المساحات إلى التبريد بينما تحتاج مساحات أخرى إلى التدفئة.
يمكن تحديد وصلة أنابيب المياه اليسرى أو اليمنى في وقت الطلب، بحيث تستوعب تخطيطات الأنابيب المختلفة في الموقع. وتتفاعل الوحدة مع معظم أنظمة إدارة المباني القائمة على Modbus وبروتوكولات الإشراف الخاصة، مما يسمح بالمراقبة والتحكم المركزيين عبر المرافق التجارية. يتوفر مولد الأيونات السالبة الاختياري للمشاريع التي تتطلب معالجة إضافية للهواء.
ارتفاع جسم الوحدة 236 ملم. يجب أن يسمح القائمون بالتركيب بمساحة إضافية لأنابيب المياه والتوصيلات الكهربائية فوق الوحدة. تتناسب اللوحة مع السقف النهائي وتتطلب قطعًا يتوافق مع أبعاد الوحدة.
نعم، تشتمل كل وحدة على وصلة سحب الهواء النقي التي تسمح بإدخال الهواء الخارجي إلى مجرى هواء الإمداد، مما يدعم متطلبات التهوية في الأماكن التجارية.
يحتوي النظام المكون من 4 أنابيب على ملفات تبريد وتدفئة منفصلة، مما يتيح التبريد والتدفئة المتزامنين عبر مناطق مختلفة أو التبديل السريع للوضع داخل نفس المساحة. يستخدم النظام المكون من أنبوبين ملفًا واحدًا إما للتبريد أو التدفئة، ويتم اختياره على مستوى المبنى.
