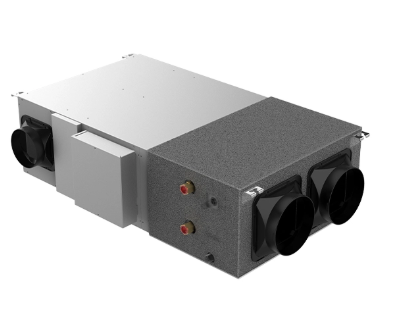

DCV-MTF-102KQ عبارة عن وحدة مناولة هواء مثبتة على السقف مخصصة للمنشآت السكنية والتجارية الخفيفة. يعمل بمحرك DC ويوفر أربع سرعات تدفق هواء قابلة للتحديد تتراوح من 400 متر مكعب/ساعة إلى 1360 متر مكعب/ساعة. توفر الوحدة تبريدًا إضافيًا وتدفئة وإزالة الرطوبة والتهوية للمساحات التي تخدمها أنظمة التحكم في درجة الحرارة المشعة أو الأرضية.
نموذج | DCV-MTF-102KQ | ||||||
مزود الطاقة | 220 فولت ~ 50 هرتز، 1 درجة الحموضة | ||||||
حجم الهواء | H | م3/ساعة | 400 | 850 | 1020 | 1360 | |
الضغط الساكن | بنسلفانيا | 25 | 80 | 80 | 80 | ||
جهد التحكم في المحرك | V | 2 | 4.2 | 5.4 | 10 | ||
قدرة التبريد (درجة الحرارة الداخلية 27/19.5 درجة مئوية، درجة حرارة الماء 7/12 درجة مئوية) | ذ | سرعة المروحة عالية | W | 3450 | 6600 | 7700 | 9600 |
القدرة على إزالة الرطوبة | لتر/ساعة | 2.48 | 3.25 | 3.53 | 4.23 | ||
درجة حرارة الهواء العرض | DB/WB/محتوى الرطوبة لإمدادات الهواء | درجه مئوية، درجه مئويه، جم/كجم | 10.3/9.7/7.29 | 11.5/10.9/7.9 | 11.7/11.1/8.03 | 12.3/11.7/8.35 | |
سعة التبريد *(درجة الحرارة الداخلية 29/26.2 درجة مئوية، درجة حرارة الماء 7/12 درجة مئوية) | ذ | سرعة المروحة عالية | W | 6800 | 13300 | 15200 | 18800 |
القدرة على إزالة الرطوبة | لتر/ساعة | 5.7 | 11.6 | 13.3 | 16.1 | ||
درجة حرارة الهواء العرض | DB/WB/محتوى الرطوبة لإمدادات الهواء | درجه مئوية، درجه مئويه، جم/كجم | 10.5/9.7/7.18 | 11.9/11.5/8.29 | 12.4/12.1/8.65 | 13.4/13/9.2 | |
سعة التبريد **(درجة الحرارة الداخلية 35/28 درجة مئوية، درجة حرارة الماء 10/15 درجة مئوية) | ذ | سرعة المروحة عالية | W | 6600 | 12800 | 15000 | 18000 |
القدرة على إزالة الرطوبة | لتر/ساعة | 5.1 | 10.2 | 12 | 14.4 | ||
درجة حرارة الهواء العرض | DB/WB/محتوى الرطوبة لإمدادات الهواء | درجه مئوية، درجه مئويه، جم/كجم | 13.7/12.8/8.88 | 15.3/14.7/10.23 | 15.9/15.4/10.72 | 16.9/16.3/11.44 | |
سعة التسخين (درجة الحرارة الداخلية 21/15 درجة مئوية، درجة حرارة الماء الداخل 45 درجة مئوية، قيمة تدفق المياه هي نفس وضع التبريد) | W | 3600 | 6950 | 8100 | 10100 | ||
مستوى الضوضاء | H | 80 باسكال | ديسيبل (أ) | ||||
M | |||||||
L | |||||||
مدخلات الطاقة | 80 باسكال | W | 40 | 145 | 240 | 420 | |
مستوى الضوضاء | 80 باسكال | ديسيبل (أ) | 30 | 40 | 42 | 44 | |
حجم تدفق المياه | م3/ساعة | 0.59 | 1.16 | 1.35 | 1.7 | ||
انخفاض ضغط الماء (مصنف) | كيلو باسكال | 8 | 29 | 38 | 58 | ||
اتصال أنبوب المياه | مدخل | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ||
مَنفَذ | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | |||
لفائف | يكتب | زعانف ألومنيوم محبة للماء لارتداء أنبوب النحاس (6 صفوف) | |||||
استنزاف بطبيعتها | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | |||
استنزاف بواسطة المضخة | خياري | 26 ملم | 26 ملم | 26 ملم | 26 ملم | ||
البعد | الأبعاد لا تشمل فتحات الهواء والخطافات | (الطول * العرض * الارتفاع) مم | 1050*600*300 | ||||
تأتي الوحدة بشكل قياسي مع محرك DC يتم التحكم فيه عبر إشارة 0-10 فولت، مما يتيح تعديل السرعة المتغيرة عبر أربعة إعدادات لتدفق الهواء. يعمل المحرك عند مدخلات طاقة أقل من مكافئات التيار المتردد عبر نطاق السرعة.
يستخدم المبادل الحراري زعانف الألومنيوم المحبة للماء المثبتة على أنابيب النحاس، والتي تم تكوينها على شكل ملف مكون من 6 صفوف. تدعم منطقة الملف هذه التبريد المعقول وإزالة الرطوبة الكامنة. في ظل ظروف اختبار إزالة الرطوبة (29/26.2 درجة مئوية في الداخل، 7/12 درجة مئوية في الماء)، يصل محتوى رطوبة الهواء إلى 7.18 جم/كجم عند أقل سرعة للمروحة.
يتم تثبيت مرشح فئة G7 على جانب السحب ويمكن الوصول إليه للاستبدال دون إزالة الوحدة من السقف. يمكن تحديد موضع مدخل الهواء النقي وفقًا لمتطلبات تخطيط قناة المشروع.
يتم تركيب مجموعة المروحة في الأمام داخل الغلاف. يدعم هذا التصميم الصرف الطبيعي للمكثفات ويزيل الحاجة إلى مصيدة على شكل حرف U في خط الصرف. تتوفر مضخة رفع مكثفة اختيارية للمشاريع ذات سقوط الصرف المحدود في السقف، مع قطر مخرج تصريف يبلغ 26 مم.
توفر هذه الوحدة خمس وظائف: تعديل درجة الحرارة، والتحكم في الرطوبة، وترشيح الهواء، وإدخال الهواء النقي، وتنظيم تدفق الهواء المتغير. وهو مصمم للعمل جنبًا إلى جنب مع أنظمة تنظيم درجة حرارة الأرض أو أنظمة التحكم في درجة حرارة الإشعاع، مما يوفر تبريدًا وتدفئة إضافيين لتسريع الاستجابة لدرجة الحرارة الداخلية.
تشمل التطبيقات الأساسية المساكن الخاصة والشقق والفيلات حيث يتم تركيب أنظمة التبريد الإشعاعي أو أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) العاملة بالطاقة الحرارية الأرضية. الوحدة مناسبة أيضًا للإعدادات التجارية الخفيفة مثل المكاتب الصغيرة، ومساحات البيع بالتجزئة، وغرف ضيوف الفندق حيث يلزم معالجة الهواء الأنبوبي مع إزالة الرطوبة.
بالنسبة لمشاريع المشتريات التجارية التي تتضمن تطويرات سكنية متعددة الوحدات أو تجهيزات الضيافة، يسمح عامل الشكل المدمج المثبت على السقف للوحدة وموضع مدخل الهواء النقي القابل للتكوين بالتكيف مع قيود الموقع المختلفة.
أبعاد الوحدة 1050 × 600 × 300 مم (الطول × العرض × الارتفاع)، باستثناء فتحات الهواء وخطافات التثبيت. إنه مصمم للتركيب الأفقي داخل مساحات السقف المكتملة.
وصلات مدخل ومخرج المياه هي منافذ ملولبة ZG3/4". وصلات الصرف الطبيعية هي أيضًا ZG3/4". عندما يتم تحديد مضخة المكثفات الاختيارية، يبلغ قطر مخرج تصريف المضخة Ø26 مم.
تعمل الوحدة بمصدر طاقة أحادي الطور 220 فولت - 50 هرتز. يتم التحكم في سرعة المحرك عبر إشارة تحكم 0-10 فولت، متوافقة مع أنظمة التشغيل الآلي القياسية للمباني.
تم تصميم الوحدة لتكملة أنظمة تنظيم درجة حرارة الأرض وأنظمة التحكم في درجة حرارة الإشعاع. فهو يوفر تبريدًا وتدفئة وإزالة الرطوبة بشكل إضافي لتحسين وقت استجابة درجة الحرارة في تكوينات النظام هذه.
في ظل ظروف الاختبار البالغة 29/26.2 درجة مئوية وإمدادات المياه 7/12 درجة مئوية، تبلغ قدرة إزالة الرطوبة القصوى 16.1 لتر/ساعة بأعلى سرعة للمروحة. عند أدنى سرعة للمروحة، ينخفض محتوى رطوبة الهواء إلى 7.18 جم/كجم في ظل نفس الظروف.
لا، مضخة رفع المكثفات هي ملحق اختياري. يستخدم التكوين القياسي الصرف الطبيعي عبر وصلة الصرف ZG3/4 بوصة، والتي لا تتطلب مصيدة على شكل حرف U نظرًا لتصميم المروحة المثبتة في الأمام.
نعم، يمكن تحديد موقع مدخل الهواء النقي ليتوافق مع متطلبات تخطيط مجاري الهواء بالمشروع. وهذا يدعم التثبيت المرن عبر تكوينات السقف المختلفة.
