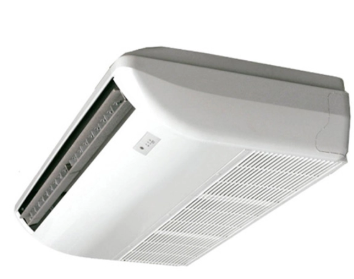

وحدة ملف المروحة من نوع أرضية السقف عبارة عن جهاز طرفي للتدفئة والتهوية وتكييف الهواء (HVAC) مثبت بشكل مكشوف ويدعم ثلاثة تكوينات للتركيب: معلق بالسقف، وواقف على الأرض، ومثبت على الحائط. يغطي نطاق الوحدات أحجام الهواء من 340 مترًا مكعبًا في الساعة إلى 2380 مترًا مكعبًا في الساعة عبر ثمانية أحجام للنماذج، مما يتيح مطابقة السعة للغرف ذات الأبعاد المختلفة. يلغي تصميم الغلاف المكشوف الحاجة إلى سقف معلق، مما يجعل الوحدة مناسبة للمساحات ذات ارتفاع السقف المحدود أو حيث يكون تركيب مجاري الهواء غير عملي. تشمل التطبيقات ردهات الفنادق، ومناطق تناول الطعام بالمطاعم، وأجنحة المكاتب الصغيرة، وصالات عرض البيع بالتجزئة، والمناطق السكنية المشتركة حيث تكون الوحدات المرئية ذات المظهر النهائي مقبولة.
المعلمة | وحدة | MFP-51ZDM | MFP-68ZDM | MFP-85ZDM | MFP-102ZDM | MFP-136ZDM | MFP-170ZDM | MFP-204ZDM | MFP-238ZDM | ||
مزود الطاقة | 220 فولت، 50 هرتز، 1PH | 220 فولت، 50 هرتز، 1PH | 220 فولت، 50 هرتز، 1PH | 220 فولت، 50 هرتز، 1PH | 220 فولت، 50 هرتز، 1PH | 220 فولت، 50 هرتز، 1PH | 220 فولت، 50 هرتز، 1PH | 220 فولت، 50 هرتز، 1PH | |||
حجم الهواء | عالي | م³/ساعة | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | |
واسطة | م³/ساعة | 380 | 515 | 660 | 765 | 1040 | 1280 | 1550 | 1800 | ||
قليل | م³/ساعة | 260 | 340 | 430 | 530 | 710 | 860 | 1050 | 1280 | ||
الضغط الساكن | بنسلفانيا | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
قدرة التبريد (الإجمالي، العالي) | W | 2700 | 3600 | 4500 | 5400 | 7200 | 9000 | 10800 | 12600 | ||
قدرة التبريد (معقولة، عالية) | W | 1990 | 2730 | 3174 | 4261 | 5385 | 6746 | 8109 | 9062 | ||
قدرة التدفئة (عالية) | W | 4050 | 5400 | 6750 | 8100 | 10800 | 13500 | 16200 | 18900 | ||
مستوى الضوضاء (عالي، 0Pa) | ديسيبل (أ) | 39 | 41 | 43 | 45 | 46 | 48 | 50 | 51 | ||
مدخلات الطاقة (عالية، 0Pa) | W | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | ||
حجم تدفق المياه | م³/ساعة | 0.46 | 0.62 | 0.77 | 0.93 | 1.23 | 1.54 | 1.85 | 2.16 | ||
انخفاض ضغط الماء | كيلو باسكال | 11.8 | 13.6 | 21 | 23 | 25 | 32 | 33 | 38 | ||
اتصال المياه (مدخل / مخرج) | في | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ||
نوع الملف | أنبوب نحاسي مع زعانف ألومنيوم محبة للماء | أنبوب نحاسي مع زعانف ألومنيوم محبة للماء | أنبوب نحاسي مع زعانف ألومنيوم محبة للماء | أنبوب نحاسي مع زعانف ألومنيوم محبة للماء | أنبوب نحاسي مع زعانف ألومنيوم محبة للماء | أنبوب نحاسي مع زعانف ألومنيوم محبة للماء | أنبوب نحاسي مع زعانف ألومنيوم محبة للماء | أنبوب نحاسي مع زعانف ألومنيوم محبة للماء | |||
الحد الأقصى لضغط العمل | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | ||
حجم أنبوب التصريف | مم | ￠26 | ￠26 | ￠26 | ￠26 | ￠26 | ￠26 | ￠26 | ￠26 | ||
أبعاد الوحدة (الطول × العرض × الارتفاع) | مم | 905×673×243 | 905×673×243 | 905×673×243 | 1288×673×243 | 1288×673×243 | 1288×673×243 | 1672×673×243 | 1672×673×243 | ||
وزن الوحدة | كجم | 26 | 28 | 30 | 38 | 40 | 42 | 45 | 45 |
يتكون ملف التبريد والتدفئة من أنابيب نحاسية ذات زعانف من الألومنيوم المحبة للماء. يقلل طلاء الزعانف المحب للماء من احتباس قطرات الماء على أسطح الزعانف أثناء عملية إزالة الرطوبة، مما يدعم مرور تدفق الهواء بشكل ثابت عبر الملف. يستخدم تكوين النظام ثنائي الأنابيب ملفًا واحدًا لكل من أوضاع تبريد الماء البارد وتسخين الماء الساخن. تم تصنيف مجموعة الملف لضغط عمل أقصى يبلغ 1.6 ميجا باسكال، مما يغطي نطاقات ضغط نظام التدفئة والتهوية وتكييف الهواء التجاري القياسي. يتوفر تكوين نظام مكون من 4 أنابيب مع ملفات تبريد وتدفئة منفصلة كخيار للمشاريع التي تتطلب إمكانية التدفئة والتبريد بشكل متزامن.
يوفر تصميم مروحة الطرد المركزي تدفقًا للهواء عبر ثلاثة إعدادات للسرعة - عالية ومتوسطة ومنخفضة - يمكن للمستخدم تحديدها. تعمل وظيفة فتحات التأرجح التلقائي على ضبط اتجاه هواء التفريغ عموديًا، وتوزيع الهواء المكيف عبر منطقة أوسع من الغرفة. يشير معدل الضغط الثابت الخارجي 0Pa إلى أن الوحدة مصممة لتفريغ هواء الغرفة مباشرة دون توصيل مجاري الهواء. تتراوح مستويات الضوضاء من 39 ديسيبل (A) لأصغر طراز إلى 51 ديسيبل (A) لأكبر طراز عند سرعة المروحة العالية.
يتكون الغلاف الخارجي من حواف مستديرة لمظهر التثبيت المكشوف. تشتمل الوحدة على وعاء تصريف متكامل لتجميع المكثفات أثناء عملية التبريد، مع وصلة أنبوب صرف مقاس 26 مم لربط خط المكثفات. تتوفر صمامات المياه المدمجة كميزة اختيارية، مما يقلل من عدد مكونات الأنابيب الخارجية المطلوبة أثناء التثبيت.
تدعم الوحدة ثلاث طرق تركيب لاستيعاب ظروف المساحة المختلفة. التثبيت المعلق بالسقف يضع الوحدة أسفل هيكل السقف مع غلاف مرئي، مناسب للغرف التي لا تحتوي على سقف معلق. التثبيت على الأرض يضع الوحدة على الأرض بالقرب من الجدران الخارجية، وهو قابل للتطبيق في حالة عدم توفر التركيب بالسقف من الناحية الهيكلية. التثبيت المثبت على الحائط يربط الوحدة مباشرة بأسطح الجدران، مما يوفر مساحة الأرضية في الغرف الأصغر حجمًا.
تشتمل الوحدات القياسية على وحدة تحكم عن بعد بالأشعة تحت الحمراء لتشغيل الغرفة الفردية، مع تحديد سرعة المروحة، وتبديل الوضع، وضبط نقطة ضبط درجة الحرارة. بالنسبة لإدارة المرافق المركزية، تدعم الوحدة اتصال واجهة Modbus بأنظمة التشغيل الآلي للمبنى، مما يتيح التحكم الجماعي والمراقبة عبر وحدات متعددة في عقار واحد.
يتم تركيب وحدة ملف المروحة من نوع أرضية السقف في الأماكن التي لا تكون فيها أنظمة الأنابيب المخفية ممكنة بسبب قيود ارتفاع السقف أو قيود التجديد. تشمل التطبيقات التجارية الشائعة المناطق العامة في الفنادق، وأماكن تناول الطعام في المطاعم، وغرف المكاتب الصغيرة إلى المتوسطة، ومتاجر البيع بالتجزئة، والفصول الدراسية في المدارس، ومناطق انتظار الرعاية الصحية. يتيح النطاق المكون من ثمانية أحجام للنماذج إمكانية مطابقة السعة بدءًا من المكاتب الفردية الصغيرة وحتى المساحات الأكبر ذات المخطط المفتوح.
يستخدم النظام المكون من أنبوبين ملفًا واحدًا لكل من عملية التبريد والتدفئة، والتبديل بين الأوضاع عندما يغير نظام البناء درجة حرارة الماء. يستخدم النظام المكون من 4 أنابيب ملفات تبريد وتسخين منفصلة، مما يسمح باختيار الوحدة الفردية بين التدفئة والتبريد بشكل مستقل عن المناطق الأخرى. يتوفر تكوين 4 أنابيب كخيار.
نعم، تدعم الوحدات واجهة بروتوكول Modbus للاتصال بأنظمة التشغيل الآلي للمبنى المركزي، مما يسمح بالمراقبة والتحكم على مستوى المنشأة جنبًا إلى جنب مع معدات التدفئة والتهوية وتكييف الهواء الأخرى.
تعد صمامات المياه المدمجة أحد الملحقات الاختيارية التي يمكن تحديدها أثناء الطلب. عند اختيارها، فإنها تقلل من أعمال تركيب الأنابيب الخارجية في موقع المشروع.
يبلغ قياس وصلة تصريف المكثفات ￠26 مم. يجب أن يطابق القائمون على التركيب هذا القطر مع نظام أنابيب تصريف المكثفات في المبنى.
تعمل كل وحدة بثلاثة مستويات لسرعة المروحة - عالية ومتوسطة ومنخفضة - يمكن تحديدها عبر وحدة التحكم عن بعد المضمنة. تقوم وظيفة التأرجح التلقائي بضبط اتجاه تفريغ الهواء العمودي بشكل مستقل عن إعدادات سرعة المروحة.
