DC-MFP-238MAW
MECO

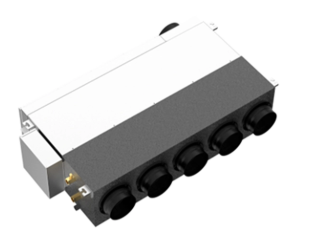

DC-MFP-238MAW عبارة عن وحدة لفائف مروحة ذات ضغط ثابت متوسط تم تصنيعها بواسطة MECO. تم تصميم هذه الوحدة بهيكل هيكل مغلق، وتوفر 75 باسكال من الضغط الثابت الخارجي، مما يتيح توزيع الهواء عبر قنوات أطول ومحطات منافذ متعددة. مع حجم هواء مقدر يبلغ 2380 مترًا مكعبًا في الساعة، تم تصميم الطراز ليناسب المساحات الداخلية الأكبر حجمًا التي تتطلب تدفق هواء موزعًا عبر مجاري الهواء في السقف بدلاً من التفريغ المباشر.
هذه الوحدة مخصصة لمشاريع المشتريات التجارية بما في ذلك المكاتب ذات المخطط المفتوح وطوابق البيع بالتجزئة وقاعات المؤتمرات والمناطق العامة للضيافة. يحافظ تركيب السقف المخفي على مظهر السقف النهائي، في حين يدعم معدل الضغط الثابت المتوسط تخطيطات مجاري الهواء التي تدور حول العناصر الهيكلية وتخدم مناطق غرف متعددة من وحدة واحدة.
المعلمة | قيمة |
|---|---|
نموذج | DC-MFP-238MAW |
ماركة | MECO |
حجم الهواء | 2380 م³/ساعة |
الضغط الساكن | 75 باسكال |
سعة التبريد | 13900 واط |
قدرة التدفئة | 22400 واط |
مستوى الضوضاء | 58 ديسيبل |
مدخلات الطاقة | 270 واط |
حجم تدفق المياه | 2.37 م³/ساعة |
هبوط الضغط | 40 كيلو باسكال |
تستخدم الوحدة هيكل غلاف مغلق بالكامل، مما يساهم في قدرة الضغط الثابت الخارجي البالغة 75 باسكال. يسمح تصنيف الضغط هذا للوحدة بدفع الهواء عبر شبكات مجاري الهواء الممتدة، بما في ذلك القنوات الفرعية، وانتقالات الكوع، وموزعات الإمداد، دون انخفاض تدفق الهواء التصميمي عند المحطات الطرفية.
الوحدة مزودة بعجلة مروحة ذات قطر كبير بحجم لتحريك 2380 م³/ساعة من الهواء عند الضغط الساكن المقدر. يتم تركيب مجموعة المروحة والمحرك داخل الهيكل المغلق، مع أقسام مدخل ومخرج مصممة لتقليل الاضطراب أثناء تحرك الهواء من جانب العودة إلى مجاري الهواء.
يتوفر عنصر التسخين الكهربائي كخيار يتم تركيبه في المصنع للمشاريع التي تتطلب قدرة تسخين إضافية تتجاوز ناتج الملف الهيدروني. يتم تحديد هذا الخيار في وقت الطلب ويتم دمجه في مسار تدفق هواء الوحدة أثناء التصنيع.
يستوعب تصميم الوحدة إدخال الهواء النقي الخارجي إلى مجرى هواء الإمداد. يسمح ذلك لملف المروحة بالتعامل مع هواء الغرفة المُعاد تدويره ونسبة من هواء التهوية، مما يدعم متطلبات جودة الهواء الداخلي في التطبيقات التجارية. يتم تحديد حجم سحب الهواء النقي من خلال تصميم القناة وهامش الضغط الثابت المتوفر.
يتم تقديم وصلات التفريغ المستديرة كتكوين منفذ بديل للمشاريع التي تستخدم مجاري الهواء المستديرة. يقلل هذا الخيار من الحاجة إلى تركيبات انتقالية مستطيلة إلى مستديرة في الموقع ويمكنه تبسيط تنسيق تركيب مجاري الهواء.
يتم نشر وحدة لفائف المروحة ذات الضغط الثابت المتوسط DC-MFP-238MAW عبر مجموعة من التطبيقات التجارية والصناعية التي تتطلب توزيع الهواء الأنبوبي. تستخدم أرضيات المكاتب ذات المخطط المفتوح هذا النموذج لتوصيل الهواء المكيف من خلال شبكات قنوات السقف، مع توزيع ناشرات الإمداد وفقًا لأنماط الإشغال.
تحدد مساحات البيع بالتجزئة وإيجارات مراكز التسوق أيضًا هذا النوع من الوحدات عندما تتطلب واجهات المتاجر الفردية تقسيمًا مستقلاً للمناطق مع الحفاظ على جمالية السقف الموحدة. بالنسبة للغرف ذات المخططات الأرضية غير المنتظمة مثل التخطيطات على شكل حرف L أو على شكل حرف U، يسمح تكوين القنوات بوضع منافذ الإمداد بشكل مستقل عن موقع الوحدة، مما يضمن وصول تغطية تدفق الهواء إلى جميع المناطق المشغولة.
تعد ممرات الضيافة ومرافق المؤتمرات والمباني التعليمية مجالات تطبيق إضافية. تتوافق طريقة التثبيت المخفية مع متطلبات التصميم الداخلي، بينما يوفر حجم الهواء البالغ 2380 مترًا مكعبًا في الساعة والضغط الثابت 75 باسكال سعة كافية للمناطق ذات أحمال الإشغال المتوسطة إلى العالية.
تم تصميم الوحدة للتركيب في السقف الأفقي. يتم ضبط حجم وصلات مجاري الهواء ليتناسب مع فتحة تفريغ الوحدة. يجب أن يتأكد القائمون على التركيب من دعم مجاري الهواء وإغلاقها بشكل صحيح لمنع تسرب الهواء الذي قد يقلل من تدفق الهواء الفعال في المحطات الطرفية. يجب أن تأخذ تخطيطات مجاري الهواء في الاعتبار الضغط الساكن الخارجي البالغ 75 باسكال عند حساب المقاومة الإجمالية للنظام.
يلزم وجود لوحات وصول للصيانة في السقف أسفل الوحدة لاستبدال الفلتر وفحص الملف وخدمة المحرك. يجب على فرق إدارة المرافق تخطيط مواقع الوصول أثناء مرحلة التصميم، حيث تتطلب الوحدات المثبتة فوق الأسقف النهائية فتحات خدمة في متناول أقسام المروحة والملف.
تعمل الوحدة بدائرة ملف هيدرونيكية تحمل الماء البارد أو الساخن. معدل تدفق المياه هو 2.37 متر مكعب/ساعة مع انخفاض ضغط الملف بمقدار 40 كيلو باسكال. يجب أن يتطابق تصميم الأنابيب مع هذه القيم لضمان تحقيق الوحدة لقدرات التبريد والتدفئة المقدرة.
يشير معدل الضغط الثابت الخارجي 75 Pa إلى الضغط الذي يمكن أن توفره المروحة ضد المقاومة من مجاري الهواء، والتركيبات، والناشرات، والمرشحات. يقوم مصممو مجاري الهواء بحساب إجمالي فقدان الضغط الثابت لنظام التوزيع والتحقق من أنه لا يتجاوز هذا التصنيف. سيؤدي تجاوز الضغط الساكن المقدر إلى تقليل تدفق الهواء الفعلي إلى أقل من القيمة الاسمية البالغة 2380 م³/ساعة.
نعم، تم تصميم الوحدة لقبول اتصال قناة الهواء النقي في الجانب الخلفي من مسار تدفق الهواء. يعتمد حجم الهواء الخارجي الذي يمكن إدخاله على هامش الضغط الثابت المتبقي بعد حساب خسائر قنوات الإمداد. يجب على المصممين الموازنة بين متطلبات التهوية وضغط المروحة المتوفر.
لا، السخان الكهربائي هو تكوين اختياري يتم طلبه بشكل منفصل. يتم شحن الوحدات القياسية مع الملف الهيدروليكي فقط للتبريد والتدفئة. يجب أن تحدد المشاريع التي تتطلب تسخينًا احتياطيًا كهربائيًا خيار السخان الإلكتروني أثناء الشراء.
يتوافق رقم الضوضاء البالغ 58 ديسيبل مع ظروف التشغيل المقدرة في غلاف الوحدة. تختلف مستويات الصوت المثبتة في المساحات المشغولة اعتمادًا على طول القناة ومواد البطانة واختيار الناشر. يجب أن تضيف المشاريع الحساسة للصوت كاتمات صوت للقنوات أو أقسام أنابيب مبطنة كما هو مطلوب في مواصفات المشروع.
